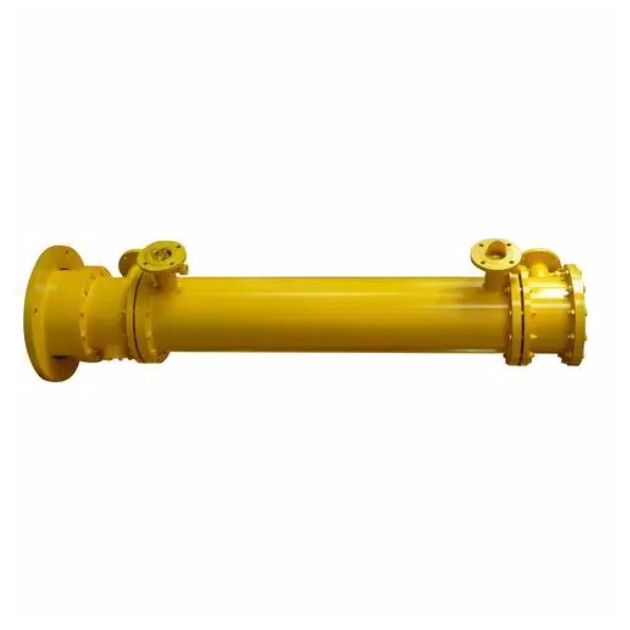

二、取樣器冷卻器及系統

      1、取樣器管材均采用不銹鋼管，以免樣品在取樣過程中被導管中的金屬腐蝕產物污染。
      2、取樣管分單盤管式和雙重套管式。
      3、取樣冷卻器應具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。
      4、大型鍋爐一般采用集中式取樣分析裝置，
      5、取樣點及位置見表。

三、結構優點

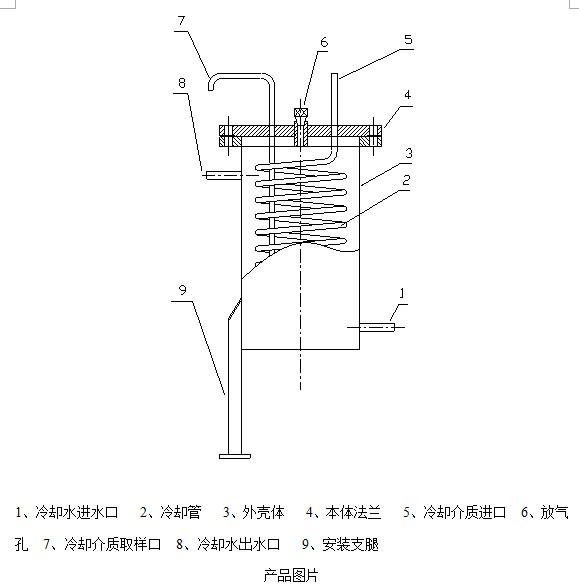

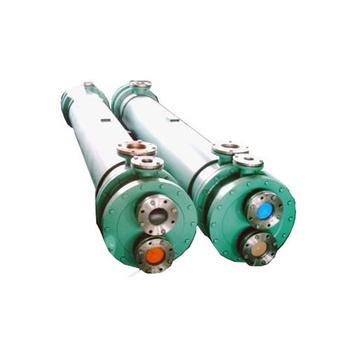

       取樣冷卻器結構采用沉浸式蛇形管表面冷卻換熱。取樣冷卻器的型式有：?jiǎn)蝹€(gè)取樣冷卻器和組合型取樣冷卻器，組合型取樣冷卻器能同時對多處蒸汽，爐水取樣。
       該取樣冷卻器具有結構緊湊、可拆卸方便清洗、造價低、承受壓力高、不銹鋼冷卻管使用壽命長 、傳熱效率高等優點。

四、水、汽樣品的采集
       水、汽樣品的采集是保證分析結果準確性的一個重要的步驟，因此需要從鍋爐及其熱力系統的各個部位取出具有代表性的水汽樣品。
       取樣導管上靠近冷卻器處，應裝有兩個閥門，靠近取樣點的閥門為截止閥，后面一個為針形節流閥，取樣器在工作期間, 截止閥門應全開，用節流閥調節樣品流量，一般調節在500mL/min左右，對于樣品溫度，用改變冷卻水流量的方法進行調整，樣品的流量和溫度調好后，應保持樣品常流，取樣時不再調動。

五、取樣冷卻器規格型號:

六、取樣冷卻器冷卻面積的計:
    1、如果已知樣品流量、冷卻水溫度及樣品的初始條件，則取樣冷卻器所需冷卻面 積可由式(A1)求得：
    A= f1.0029/3600Δtm?U (A1)
式中 A——所需冷卻面積，m2；
     f——樣品流量，L/h；
     Δtm——平均溫差，℃；
     U——整體熱交換系數(對雙層螺旋管及浸液式冷卻器均取U=200)。
     當樣品為過熱蒸汽時，對每100℃過熱度，應在由式(A1)計算出的冷卻面積基 礎上增加12.6%。
      2、 平均溫差可由式(A2)求得：
     Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
式中 Δtm——平均溫差，℃；
      t1——冷卻器進口樣品溫度，℃；
      t2——冷卻器進口樣品溫度，℃；
      T1——冷卻器進口冷卻水溫度，℃；
      T2——冷卻器出口冷卻水溫度，℃。
      3、冷卻器螺旋管可由一組具有所需冷卻面積的連續盤管構成，也可由兩組或兩組 以上的多組螺旋管連續排列構成。
七、 取樣冷卻器訂貨說明:
       1、注明是汽取樣還是水取樣。
       2、冷卻管內的工作壓力與樣品進口溫度。
       3、一般選型為QYL-219/和QYL-273兩種型號。
       4、是否需組合式
